ذراع تحميل النفط مع نظام استعادة البخار

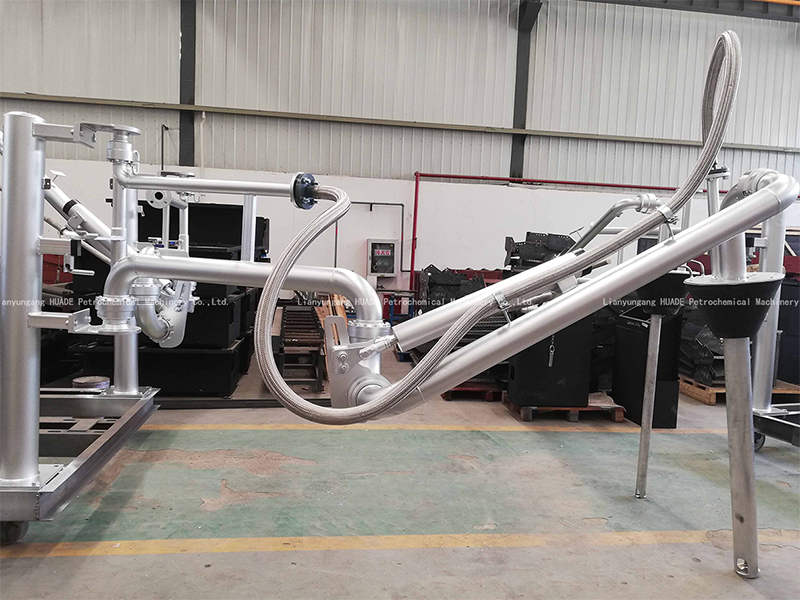

Top Loading Arm with Vapor Recovery

يتم تزويد ذراع التحميل هذا بخط لاسترجاع الأبخرة، ويُستخدم بشكل خاص لتحميل السوائل المتطايرة أو السامة في صهاريج النقل أو القطارات عبر اتصال مغلق في أعلى الصهريج. كما يقوم بعملية استرجاع الأبخرة ذات التقلب العالي، مما يضمن تحميلاً آمناً وصديقاً للبيئة.

القطر الاسمي: DN50 إلى DN200 (الحالة السائلة)، DN50إلى DN100 (الحالة الغازية)
نطاق الضغط: -0.06 ميجا باسكال إلى 2.5 ميجاباسكال
نطاق درجات الحرارة: -40 إلى +230 درجة مئوية
خط الأنابيب مصنوع من: الفولاذ الكربوني/الفولاذ المقاوم للصدأ/مبطن بالتيفلون
أنبوب الإنزال (الإسقاط) مصنوع من: سبائك الألومنيوم ومواد أخرى

• يتم توصيل الأنابيب بواسطة أربع وصلات دوّارة، مما يوفر المرونة المطلوبة لنقل السوائل إلى أي صهريج ضمن نطاق التشغيل.
• عند التعامل مع صهاريج ذات ارتفاع كبير، يُوصى باستخدام أنبوب إنزال (إسقاط) تلسكوبي يُتيح تعبئة الصهريج من الأسفل إلى الأعلى.
• يساعد تركيب موزع في نهاية أنبوب الإسقاط أو قطع الأنبوب بزاوية 45 درجة على تقليل الرش والانفجارات المفاجئة التي قد تُلحق الضرر بجسم الصهريج.
• مزود بآلية قفل للذراع الداخلي لتثبيت ذراع التحميل في وضعية التوقف (الركن).
• يضمن نظام موازنة أسطواني نابضي بقاء الذراع الخارجي والأجزاء الأمامية في حالة توازن، مما يسمح بحركة سلسة صعودًا وهبوطًا للذراع.
• يُستخدم صمام كسر التفريغ لضمان تصريف سريع لنظام الأنابيب.
• مُزود بجهاز مضاد للكهرباء الساكنة، يساهم بكفاءة في تفريغ الشحنات الكهربائية والتيارات الطائشة الناتجة عن تدفق السوائل أثناء عمليات التحميل والتفريغ.
• مزود بقُمع لإحكام غلق فتحة الصهريج، مع خرطوم مرن لاسترجاع الأبخرة، مما يمنع تسرب المواد الخطرة.
• يمكن تزويد الذراع الخارجي بآلية قفل اختيارية لتثبيت ذراع التحميل في وضع التشغيل.
• يمكن تجهيز النظام بأسطوانة ضغط لزيادة إحكام القفل بين القُمع وفتحة الصهريج.

• جهاز إنذار التأريض للكهرباء الساكنة:
  يُعد التأريض وسيلة فعالة لمنع تراكم الشحنات الكهربائية الساكنة، من خلال توصيل الصهريج بالأرض. في حال عدم توصيل التأريض بشكل صحيح، يتم تفعيل إنذار مرئي وصوتي لتحذير المشغلين.
• جهاز إنذار مستوى الخزان:
  عند تجاوز مستوى السائل الحد المسموح به، يُصدر الجهاز إنذار صوتي أو يُرسل إشارة تنبيه للمشغلين لاتخاذ الإجراءات اللازمة.
• مضخة غاطسة:
  تُستخدم هذه المضخة لتفريغ السوائل من داخل الصهريج بشكل فعال وآمن.
• خيارات تكوين إضافية:
  يمكن توفير المزيد من الخيارات حسب طلب العميل لتلبية متطلبات التشغيل الخاصة.
