قاعدة تثبيت أذرع تحميل LNG
استفسر هنا

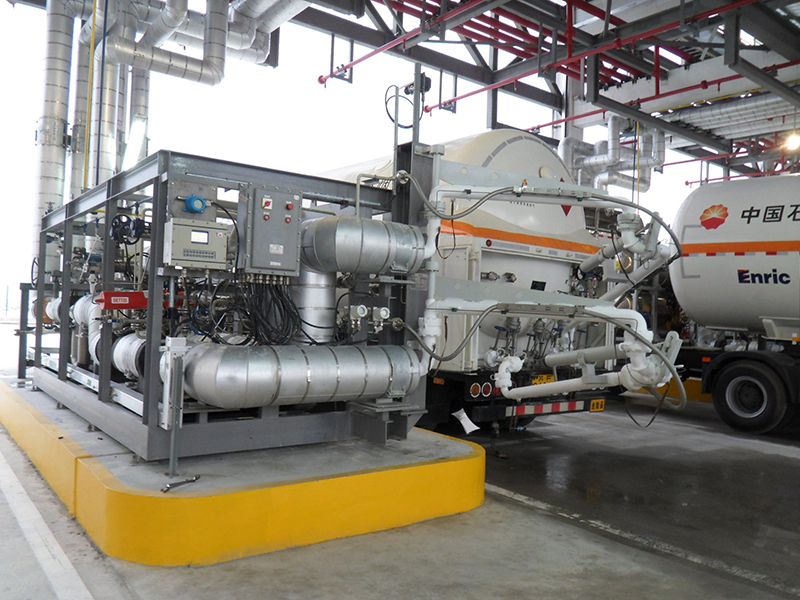

قاعدة تثبيت أذرع تحميل LNG

هي نظام متكامل للتحميل والقياس الكريوجيني (للوسائط المبردة)، يجمع بين نظام التحكم والأجهزة المتخصصة على هيكل متحرك قابل للنقل، ومصممة بشكل مخصص وفقاً لطريقة التحميل المستخدمة. كما تجدر الإشارة إلى أنه يتم اختيار جميع المكونات بعناية استناداً إلى خصائص الغاز الطبيعي المسال لضمان أعلى مستويات الدقة والأمان والكفاءة أثناء عمليات التحميل.

المواصفات الفنية
 النوع
أنابيب السوائل
أنابيب الغاز
درجة حرارة التشغيل -196~50℃ -196~50℃
درجة الحرارة المصممة -196~60℃ -196~60℃
ضغط التشغيل 0.55MPa 0.1~0.55MPa
الضغط المصمم 0.88MPa 0.78MPa
نطاق التدفق المصمم 60 م 3 / ساعة 200 م 3 / ساعة
الوسائط القابلة للنقل الغاز الطبيعي المسال LNG الغاز الطبيعي المسال LNG
القطر الاسمي (الطبيعي) 2~3’’ 2~3’’
  • هواء التشغيل: ضغط تشغيل يتراوح بين 0.5 و0.7 ميجا باسكال (مع إمداد من شبكة الغاز بالمصنع بضغط 0.6 ميجا باسكال)
  • تنقية بالنيتروجين: ضغط تشغيل يتراوح بين 0.4 و0.8 ميجا باسكال (مع إمداد من شبكة الغاز بالمصنع بضغط 0.7 ميجا باسكال)
  • المنطقة الخطرة: المنطقة 1 (ZONE 1) وفقًا لمعايير السلامة الصناعية
  • مواصفات مقاومة الانفجار: Exd II BT4 أو أعلى، لضمان السلامة في البيئات القابلة للانفجار
  • درجة الحماية: IP65
الوظائف الرئيسية
  • وحدة التحكم الدفعي: يبدأ جهاز التحكم الدفعي للغاز الطبيعي المسال (LNG) المثبت على القاعدة العمل عند استلام أمر بدء التحميل. ويتبع بروتوكولاً محدداً يقوم من خلاله بفتح الصمامات ومراقبة معدل التدفق عبر عداد التدفق. وعند الوصول إلى السعة المحددة للتحميل، يُتم إغلاق الصمامات.
  • وحدة تبريد مسبق للخزان: لضمان تحميل آمن للغاز الطبيعي المسال، يجب تبريد صهاريج النقل قبل بدء التحميل، حيث يتم ذلك عبر رش كمية منخفضة التدفق من الغاز في الأعلى، مما يخفض درجة حرارة الخزان من خلال تبخر الغاز. عند الوصول إلى درجة حرارة تقريبية سالب 100 درجة مئوية، يمكن بدء التحميل الكامل من الأسفل.
  • وحدة التحكم في التدفق: يُركّب على القاعدة صمام تحكم في التدفق وعداد تدفق الكتلة لضمان سير عملية التحميل بسلاسة وأمان. كما يعمل الصمام والعداد بتناغم لضبط معدل التدفق بشكل فعال.
  • وحدة التنقية بالنيتروجين: يتم ذلك عبر ثلاث صمامات تنظيم نيتروجين مثبتة على القاعدة، تُستخدم لتطهير ذراع التحميل بالنيتروجين قبل وبعد عملية التحميل، ولإنشاء مانع تسرب نيتروجين على وصلة الدوران، بالإضافة إلى الكشف عن أي تسرب محتمل.
  • وحدة إنذار بدرجة الحرارة والضغط: يحتوي نظام التحكم على أجهزة استشعار للضغط ودرجة الحرارة مثبتة على خطوط الغاز الطبيعي المسال وخطوط الغاز العادي (RG) ضمن القاعدة، لمراقبة ظروف التشغيل. في حال تجاوز القيم الحدود المقررة، يصدر النظام إنذاراً لتنبيه الفريق المسؤول.
  • إطلاق الضغط الآمن: في حالات الطوارئ، تعمل صمامات الأمان المثبتة على خطوط السائل والغاز والنيتروجين في القاعدة على تنظيم الضغط لحماية المعدات والأجهزة. عند تجاوز الضغط الحد التصميمي، تنشط هذه الصمامات لضمان سلامة النظام.
الميزات
  • يمكن تزويد كل خط أنابيب بصمام تحكم أوتوماتيكي لتحقيق التحكم الآلي الكامل في كل عملية تحميل، من خلال الربط مع جهاز التحكم الدفعي.
  • مثال على تسلسل العملية: كشف التسرب ← التنقية ← التبريد المسبق ← النقل بتدفق منخفض ← النقل الكتلي ← التطهير/ التنقية، مما يتيح تنفيذ عملية التحميل بنقرة واحدة فقط.
  • يحتوي جهاز التحكم الدفعي على قارئ بطاقة ذكية ولوحة مفاتيح، بالإضافة إلى شاشة عرض توضح حالة الصمامات ومرحلة عملية التحميل، وترشد المشغلين لإتمام الخطوات بشكل دقيق ومنهجي.
  • جميع الأنابيب، الصمامات، الأجهزة الكهربائية والإلكترونية مدمجة ضمن هيكل قاعدة واحد، حيث تُنجز عمليات التجميع، اللحام، فحص العيوب، الاختبار، وضبط نظام التحكم الكهربائي والبرمجي قبل مغادرة المصنع. وبمجرد التركيب في الموقع، يقتصر دور المشغل على توصيل الفلانجات والكابلات فقط، مما يقلل بشكل كبير من وقت التركيب والتشغيل في الموقع.
استفسار

منذ انطلاقتها في العام 1991، تركز شركة HUADE على تصميم وتصنيع أذرع تحميل وتفرغ المواد لنقل السوائل والغازات والمواد الكيميائية، واضعةً نصب أعينها معايير السلامة والكفاءة كأولوية قصوى في جميع حلولها الصناعية لتُرسّخ مكانتها كواحدة من الشركات الرائدة في هذا المجال. وبصفتها مصنّعاً رائداً وذو خبرة طويلة ومتراكمة، فإنها تلتزم بتقديم أنظمة تحميل وتفريغ متكاملة ومعدات مناولة موائع تُصنع وفق المواصفات العالمية، وتُخصَّص بعناية لتلبية احتياجات كل تطبيق على حدة، سواء في الموانئ البحرية، أو محطات النقل البري وسكك الحديد. كما يعمل الفريق الهندسي التابع للشركة، ليل نهار، على الابتكار المستمر وتطوير الحلول لتوفير منتجات تعتمد عليها كبرى الصناعات في مجالات البتروكيماويات، والصناعات الكيميائية، والدوائية، والمشروبات وغيرها، مما جعل من شركتنا شريكاً موثوقاً لحلول التحميل الذكية والآمنة في العالم العربي والعالمي.

منتجات أخرى
    1. منصة تحميل وتفريغ صهاريج بمحطة واحدة
    2. منصة تحميل وتفريغ صهاريج بمحطة واحدة
    1. منصة تحميل وتفريغ صهاريج بمحطة متعددة
    2. منصة تحميل وتفريغ صهاريج بمحطة متعددة
    1. Tower المنصات المؤدية للسفن
    2. المنصات المؤدية للسفن

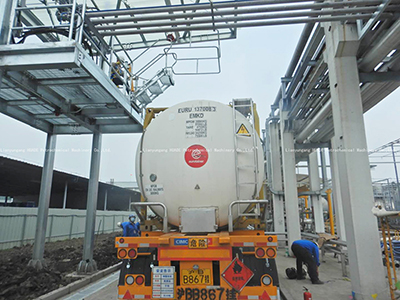

    1. سلالم قابلة للطي (لمنصات تحميل)
