ذراع تحميل النفط البحري (ذراعين)
استفسر هنا

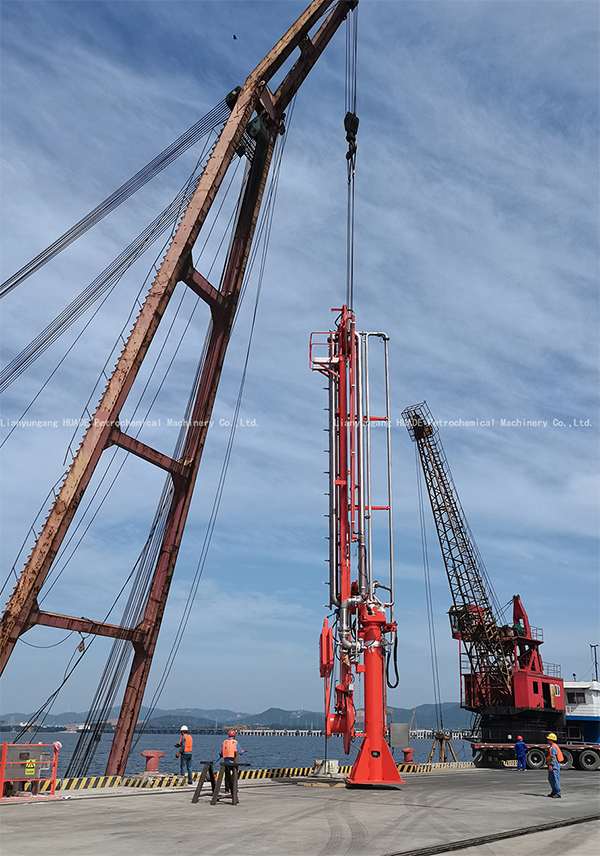

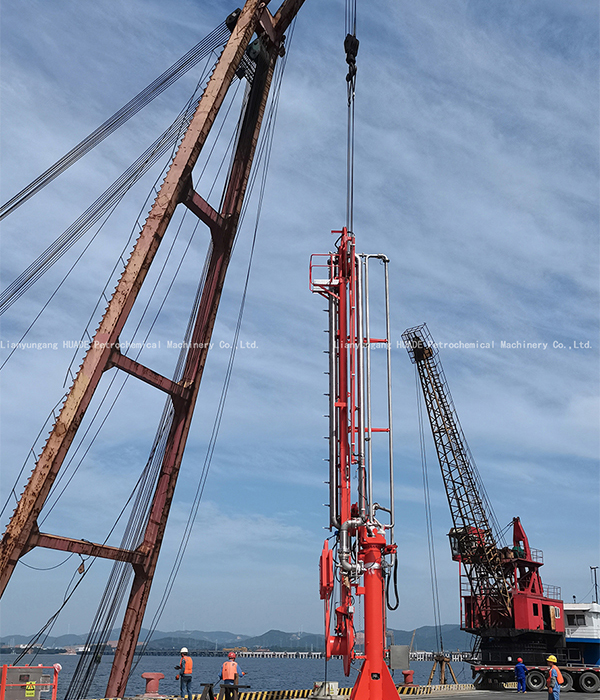

ذراع تحميل النفط البحري (ذراعين)

Marine Loading Arm (Double Arms)

طريقة التشغيل: يدوي أو هيدروليكي
الهيكل الداعم: وحدة دعم قائم بذاته (مستقل)

تم تصميمه خصيصاً ليشمل خط استرجاع الأبخرة أو الغازات، مما يتيح نقل الوسائط المتطايرة بأمان بين خط أنابيب الرصيف وخط أنابيب السفينة، حيث تسمح هندسة الذراع باستيعاب انحراف السفينة وحركتها ضمن النطاق المصمم دون التسبب في أي ضرر للمعدات. ولضمان عدم تجاوز هذا النطاق، يعمل نظام مراقبة الموضع على إصدار إنذارات صوتية ومرئية. ومن أجل تعزيز عوامل السلامة، تم تزويد النظام بوحدة فصل (تحرير) للطوارئ (ERC)، والتي تنفصل تلقائياً عند تجاوز السفينة للنطاق المحدد، مما يحمي الذراع وخط الأنابيب من التلف المحتمل. وعند تفعيل نظام الفصل الطارئ، تنفصل الصمامات في كلا الطرفين وتُغلق بسرعة، ما يضمن الحد الأدنى من تسرّب المادة المنقولة ويحافظ على سلامة المشغلين والبيئة المحيطة.

يُعد ذراع التحميل البحري مزدوج الذراعين مثالياً لعمليات تحميل وتفريغ السفن والناقلات في أرصفة الموانئ المخصصة للتصدير أو الاستقبال، وقد تم تزويده بخط مخصص لاسترجاع الأبخرة (الغازات)، مما جعله مناسباً لنقل وسائط شديدة التطاير مثل الغاز الطبيعي المسال (LNG)، والبروبان، وغيرها من المواد القابلة للتبخر. كما يتميّز هذا الذراع بتصميم يضمن كفاءة التشغيل وسلامة النقل البحري حتى في بيئات العمل الشاقة والظروف المناخية القاسية.

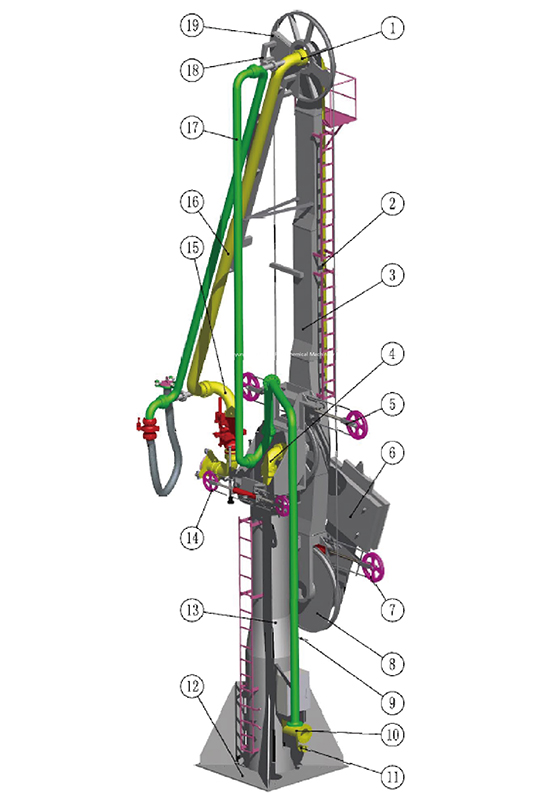

المكونات الرئيسية
المكونات الرئيسية
  • وصلة دوّارة في القمة
  • الذراع الداخلي
  • وحدة دعامة الذراع الداخلي
  • كوع قابل للفك
  • محرك دفع الذراع الداخلي
  • وحدة الثقل الموازن
  • محرك دفع الذراع الخارجي
  • بكرة التوجيه للكيبل
  • آلية القفل (وحدة القفل)
  • فلنجة التوصيل
  • فوهة التصريف
  • لوحة القاعدة
  • رافعة الأنابيب (عمود الرفع)
  • محرك (أداة) الدوران
  • مجموعة الوصلات الدوّارة الثلاثية
  • الذراع الخارجي
  • خط استرجاع الأبخرة
  • محرك دفع الذراع الخارجي
  • بكرة القمة
المواصفات
  • القطر الاسمي: DN80-DN600 (3”-16”)
  • نطاق الضغط: -0.6 إلى 10 ميجاباسكال
  • نطاق درجات الحرارة: -196 إلى +250 درجة مئوية
  • مواد الأنابيب: فولاذ كربوني/فولاذ مقاوم للصدأ/فولاذ كربوني مقاوم للصدأ في درجات الحرار المنخفضة مبطن ب PTFE
  • درجة المقاومة للانفجار: ExdII BT4، درجة الحماية: IP65
الملحقات الاختيارية
  • وصلة هيدروليكية للتوصيل والفصل السريع
  • وصلة فك (تحرير) للطوارئ
  • نظام التدفئة والعزل الحراري
  • نظام مراقبة الموقع
المعايير الهندسية المعتمدة
  • OCIMF: المواصفات الفنية لتصميم وبناء أذرع التحميل البحرية الصادرة عن منتدى شركات النفط العالمية للعمليات البحرية.
  • BS EN 1474:2008: المعيار الأوروبي لتصميم واختبار أنظمة النقل البحري، مع تركيز خاص على تطبيقات الغاز الطبيعي المسال والوسائط السائلة.
  • Shell DEP: المعايير الهندسية لشركة شل التي تتضمن تعديلات وملاحق إضافية على مواصفات التصميم والبناء الخاصة بأذرع التحميل البحرية.
استفسار

منذ انطلاقتها في العام 1991، تركز شركة HUADE على تصميم وتصنيع أذرع تحميل وتفرغ المواد لنقل السوائل والغازات والمواد الكيميائية، واضعةً نصب أعينها معايير السلامة والكفاءة كأولوية قصوى في جميع حلولها الصناعية لتُرسّخ مكانتها كواحدة من الشركات الرائدة في هذا المجال. وبصفتها مصنّعاً رائداً وذو خبرة طويلة ومتراكمة، فإنها تلتزم بتقديم أنظمة تحميل وتفريغ متكاملة ومعدات مناولة موائع تُصنع وفق المواصفات العالمية، وتُخصَّص بعناية لتلبية احتياجات كل تطبيق على حدة، سواء في الموانئ البحرية، أو محطات النقل البري وسكك الحديد. كما يعمل الفريق الهندسي التابع للشركة، ليل نهار، على الابتكار المستمر وتطوير الحلول لتوفير منتجات تعتمد عليها كبرى الصناعات في مجالات البتروكيماويات، والصناعات الكيميائية، والدوائية، والمشروبات وغيرها، مما جعل من شركتنا شريكاً موثوقاً لحلول التحميل الذكية والآمنة في العالم العربي والعالمي.
