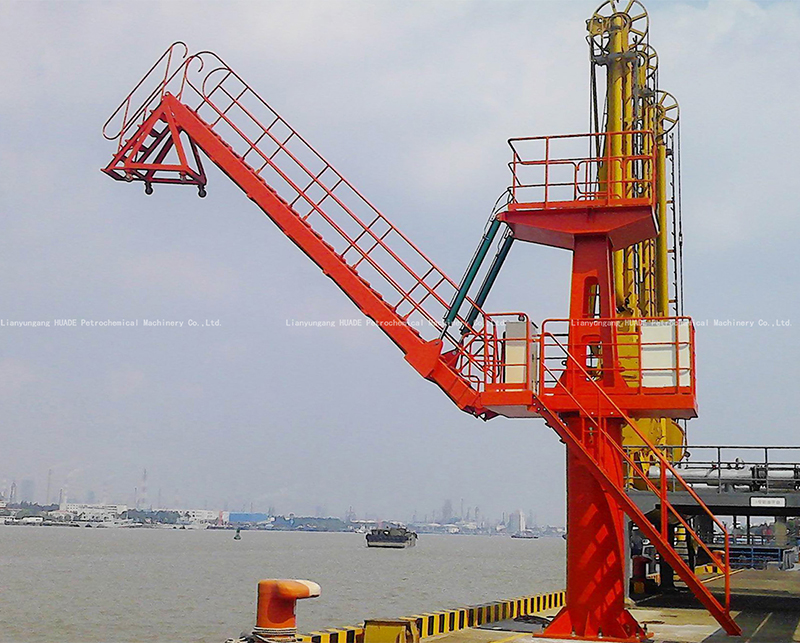

المنصة المؤدية للسفن (نوع عمودي)

Column Type Gangway

تم تصميم وتصنيع الممر العمودي (المدرج العمودي) مع الأخذ في الاعتبار الكامل لحركة السفينة الناتجة عن المد والجزر والانجراف، حيث يمكنه تغطية مستويات مختلفة للسفن، بدءً من القوارب الصغيرة وحتى الناقلات الكبيرة التي تصل حمولتها إلى 30000 طن.

المواصفات الفنية

القدرة الإجمالية: 6 كيلووات
الوزن: 7 أطنان
فئة العمل: M4
الارتفاع التشغيلي: 7 أمتار فوق مستوى سطح الأرض، و4.6 أمتار تحت مستوى سطح الأرض
زاوية تشغيل سلم الحاجز: من -45 درة إلى 50 درجة
زاوية تشغيل السلم الأمامي: من 0 إلى 60 درجة
الضغط المُصمم للأسطوانة: من 10 ميجا باسكال إلى 16 ميجا باسكال
مستوى مقاومة الانفجار: Exdll BT4
معدل الحماية (مقاومة العوامل البيئية): IP55

• مناسبة للسفن التي تقل حمولتها عن 30000 طن.
• يتميز الهيكل بمقاومة ممتازة للتآكل، وقوة عالية، وله وزن خفيف ومظهر أنيق.
• يعتمد نظام التحكم على وحدة التحكم القابلة للبرمجة (PLC) لضمان سهولة التشغيل وأداء موثوق.
• يتم توصيل سلم الحاجز بمنصة الدوران من خلال وصلة مفصلية.
• تتم حركة السلم صعوداً وهبوطاً بواسطة أسطوانة هيدروليكية، مما يضمن حركة سلسة وآمنة.
• تم تزويد أسطوانة السلم بصمام لمنع انخفاض الضغط بشكل غير متحكم به في حال حدوث تسرب في الأنابيب.
• تعتمد آلية الدوران محرك هيدروليكي ومخفض سرعة للتحكم في محمل الدوران، مما يحقق نطاق دوران ±90 درجة، وعند وصول زاوية الدوران إلى الحد المبرمج، يتم تفعيل إنذار لتنبيه المشغل بقفل النظام.
• يتم تصنيع العمود من صفائح فولاذية عالية الجودة باستخدام عمليات الدرفلة واللحام، مما يحقق مقاومة عالية للرياح والاهتزازات.
• بغض النظر عن زاوية السلم، تبقى الدرجات أفقية دائماً.

تُعتبر هذه المنصة المؤدية للسفن (نوع عمودي) مناسبة للسفن ذات الحمولة أقل من 30000 طن
