ذراع تحميل بحري (تشغيل يدوي)
استفسر هنا

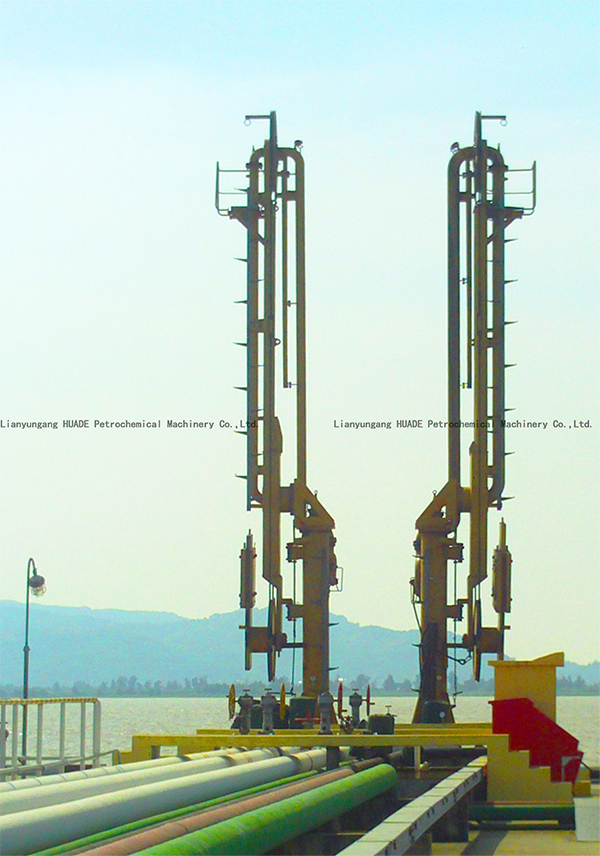

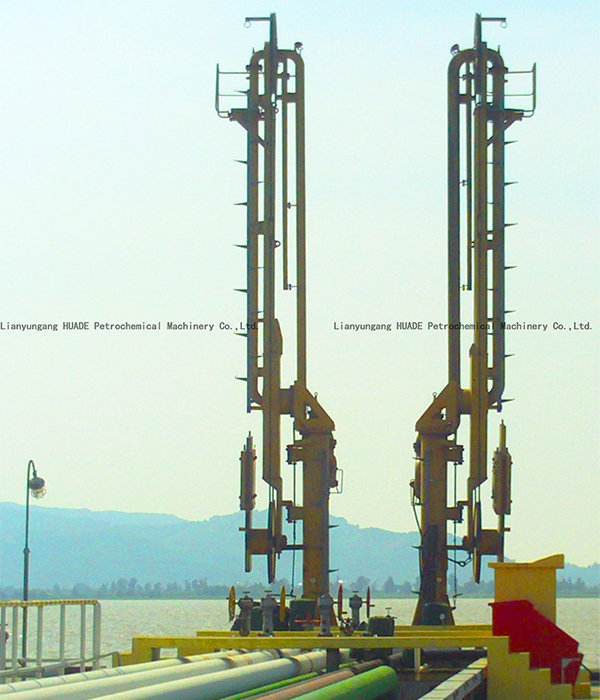

ذراع تحميل بحري (تشغيل يدوي)

Marine Loading Arm (Manual Operation)

طريقة التشغيل: تشغيل يدوي
الهيكل الداعم: وحدة دعم مستقلة، وحدة دعم ذاتية، ذراع واحد أو مزدوج

يُستخدم عادةً لنقل السوائل بين خطوط الأنابيب في الأنهار الداخلية أو الموانئ الصغيرة والسفن أو الناقلات، وقد تم تصميمه بحيث يستوعب حركة وميلان السفينة ضمن النطاق المسموح به، دون أن يُلحق أي ضرر بالمعدات. ولتعزيز السلامة أثناء التشغيل، يمكن تزويد النظام بجهاز إنذار بالنطاق، يصدر تنبيهات صوتية ومرئية لتحذير المشغّلين في حال تجاوز السفينة حدود الحركة المصممة. كما تتميّز الأذرع اليدوية بأنها أخف وزناً، أقل تكلفة، وتتطلب صيانة أقل مقارنةً بالأذرع الهيدروليكية.

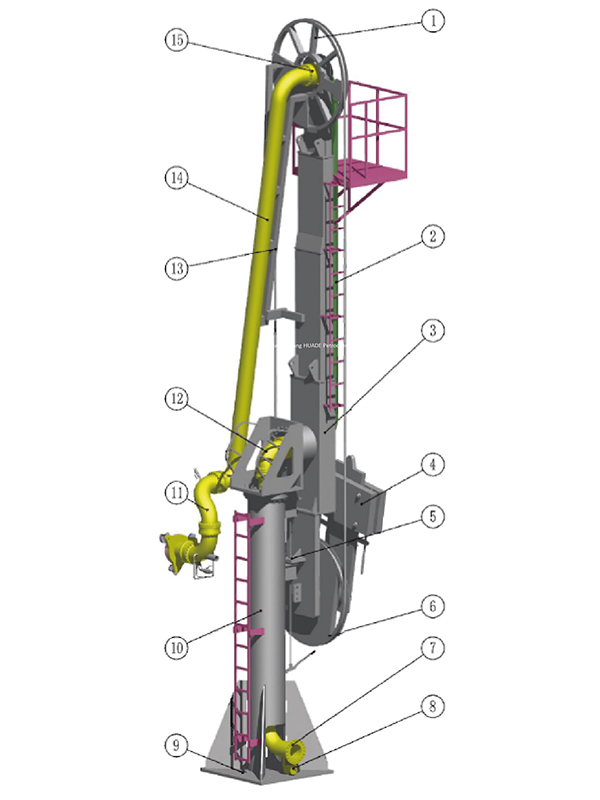

المكونات الرئيسية
المكونات الرئيسية
  • بكرة القمة
  • وحدة الذراع الداخلي
  • وحدة دعم الذراع الداخلي
  • وحدة الثقل الموزان
  • وحدة القفل
  • بكرة الكيبل
  • فلانجة توصيل
  • فوهة التصريف
  • لوح القاعدة
  • وحدة رفع الأنابيب (عمود الرفع)
  • مجموعة الوصلات الدوّارة الثلاثية
  • الكوع القابل للفك
  • وحدة دعم الذراع الخارجي
  • الذراع الخارجي
  • وصلة الدوران العليا (وصلة الدوران عند القمة)
المواصفات
  • القطر الاسمي: DN80-DN250 (3”-10”)
  • نطاق الضغط: -0.6 إلى 10ميجاباسكال
  • نطاق درجات الحرارة: 50 إلى +250 درجة مئوية
  • مواد الأنابيب مصنوعة من: فولاذ كربوني/فولاذ مقاوم للصدأ/فولاذ كربوني مقاوم للصدأ في درجات الحرار المنخفضة مبطن ب PTFE
  • درجة المقاومة للانفجار: ExdII BT4، درجة الحماية: IP65
الملحقات الاختيارية
  • وصلة هيدروليكية للتوصيل والفصل السريع
  • نظام التدفئة والعزل الحراري
  • نظام مراقبة الموقع مزود بجهاز إنذار
المعايير الهندسية المعتمدة
  • OCIMF: المواصفات الفنية لتصميم وبناء أذرع التحميل البحرية الصادرة عن منتدى شركات النفط العالمية للعمليات البحرية.
